Anticiparse a un fallo es saber el cuándo y el cómo va ocurrir. Pero hay un fallo que no anuncia su llegada. No produce un ruido característico, no deja rastros visibles en el suelo, no aparece en el informe de mantenimiento del trimestre anterior. Aparece como un cortocircuito «inexplicable», como un variador de frecuencia que falla antes de su vida útil, como un contactor que presenta signos de corrosión en un armario que, según todos los indicadores disponibles, está funcionando correctamente. Y esto pasa en —para no generalizar— en un porcentaje elevado de empresas españolas.
La condensación en cuadros eléctricos industriales no es un fenómeno exótico. Es física del punto de rocío aplicada a los entornos más habituales de la industria española: naves con oscilaciones térmicas entre turno de noche y mediodía de verano, zonas costeras con humedad relativa sostenida por encima del 70%, plantas donde la proximidad a procesos de agua o vapor crea microclimas que el sistema de climatización general no llega a controlar.
Y el problema central no es que la condensación ocurra. Es que los sistemas de monitorización convencionales no están diseñados para detectar dónde ocurre: en el interior del armario, en la interfaz entre la masa de componentes y el aire que los rodea.
Qué es la condensación en armarios eléctricos y por qué el umbral crítico no es la temperatura media

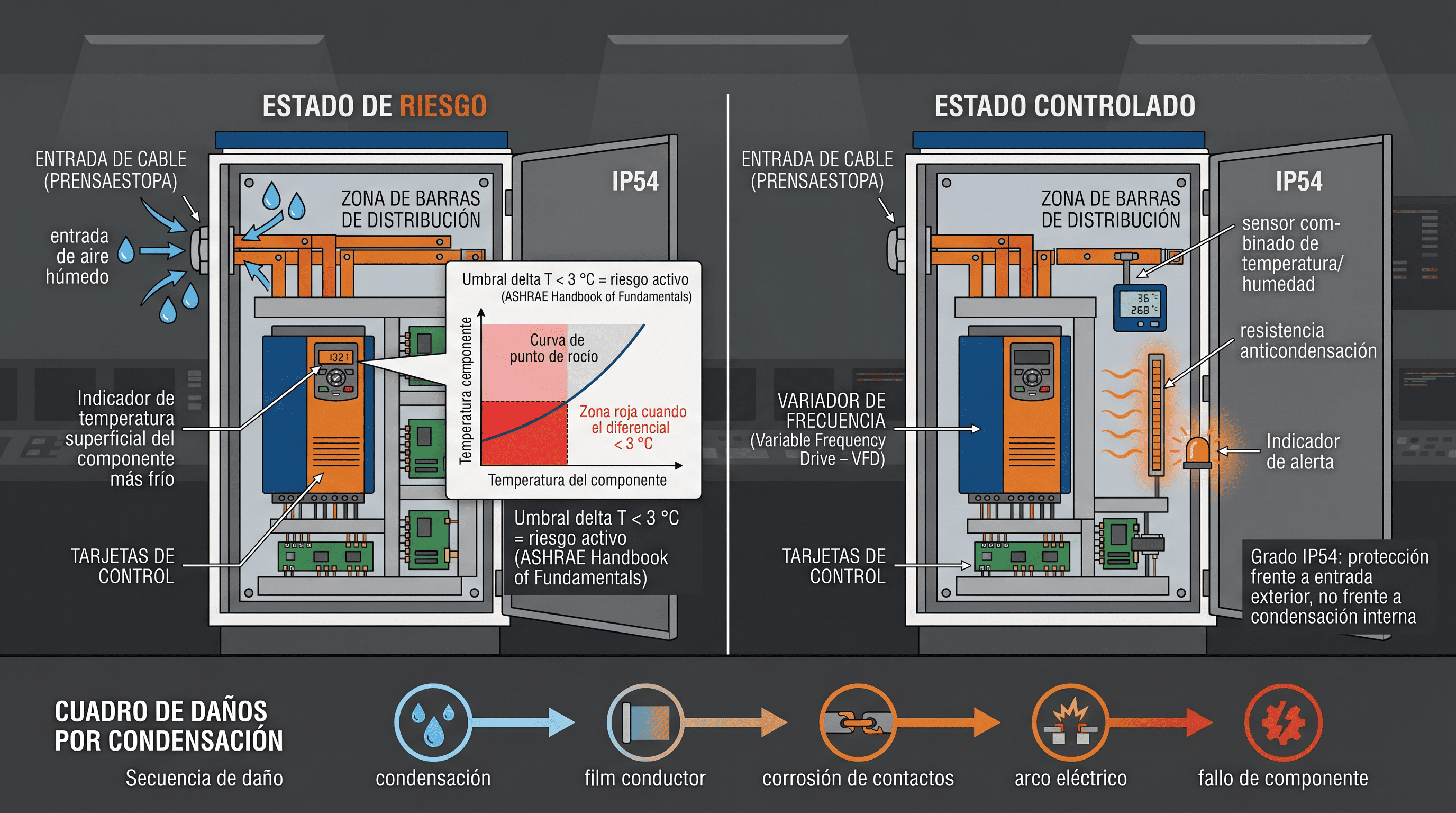

La condensación en cuadros eléctricos industriales es la deposición de agua líquida sobre las superficies internas del armario y sus componentes, que se produce cuando la temperatura de esas superficies desciende por debajo del punto de rocío del aire interior.
Conforme al criterio establecido en el ASHRAE Handbook of Fundamentals (capítulo 1), cuando el diferencial entre la temperatura superficial y el punto de rocío del aire circundante es inferior a 3 °C, el riesgo de condensación es activo.
Este umbral tiene una consecuencia operativa directa para los técnicos responsables de instalaciones eléctricas industriales: la variable relevante no es la temperatura media del local, sino el diferencial entre la temperatura de los componentes internos del armario y el punto de rocío del aire que los rodea en cada momento. Esa diferencia puede cruzar el umbral crítico durante pocas horas al día sin que ningún sensor perimetral lo registre como anomalía; en los ciclos de arranque matinal, durante una parada programada en turno de noche o al abrir el armario en un entorno exterior húmedo.
¿Cómo produce daño la condensación dentro de un cuadro eléctrico?
El mecanismo de daño no es inmediato: es acumulativo y difícilmente atribuible sin datos históricos continuos. Cuando el agua se condensa sobre las tarjetas electrónicas, los bornes de conexión o las barras de distribución, inicia un proceso de degradación en varias capas que afectan:
Corrosión galvánica en conexiones bimetálicas
Frecuente en instalaciones con cableado de cobre y bornes de aluminio, eleva la resistencia de contacto de forma progresiva.
Deposición de films conductores en superficies aislantes
La combinación de polvo industrial y humedad genera puentes resistivos entre circuitos que, bajo carga, se convierten en vías de fuga o en arcos eléctricos de baja energía que degradan el aislamiento sin disparar los sistemas de protección.
Componentes de control
Los variadores de frecuencia, los relés de estado sólido y las fuentes de alimentación conmutadas son especialmente sensibles a la presencia de humedad en sus disipadores térmicos: la película de agua altera la transferencia térmica y puede provocar ciclos de temperatura anómalos que aceleran la fatiga de los componentes semiconductores.
¿El resultado es visible? Pues sí, es el cortocircuito, el disparo inesperado o el fallo del variador. Esa es la fase final de un proceso que lleva semanas o meses desarrollándose en condiciones que ningún registro ha capturado.

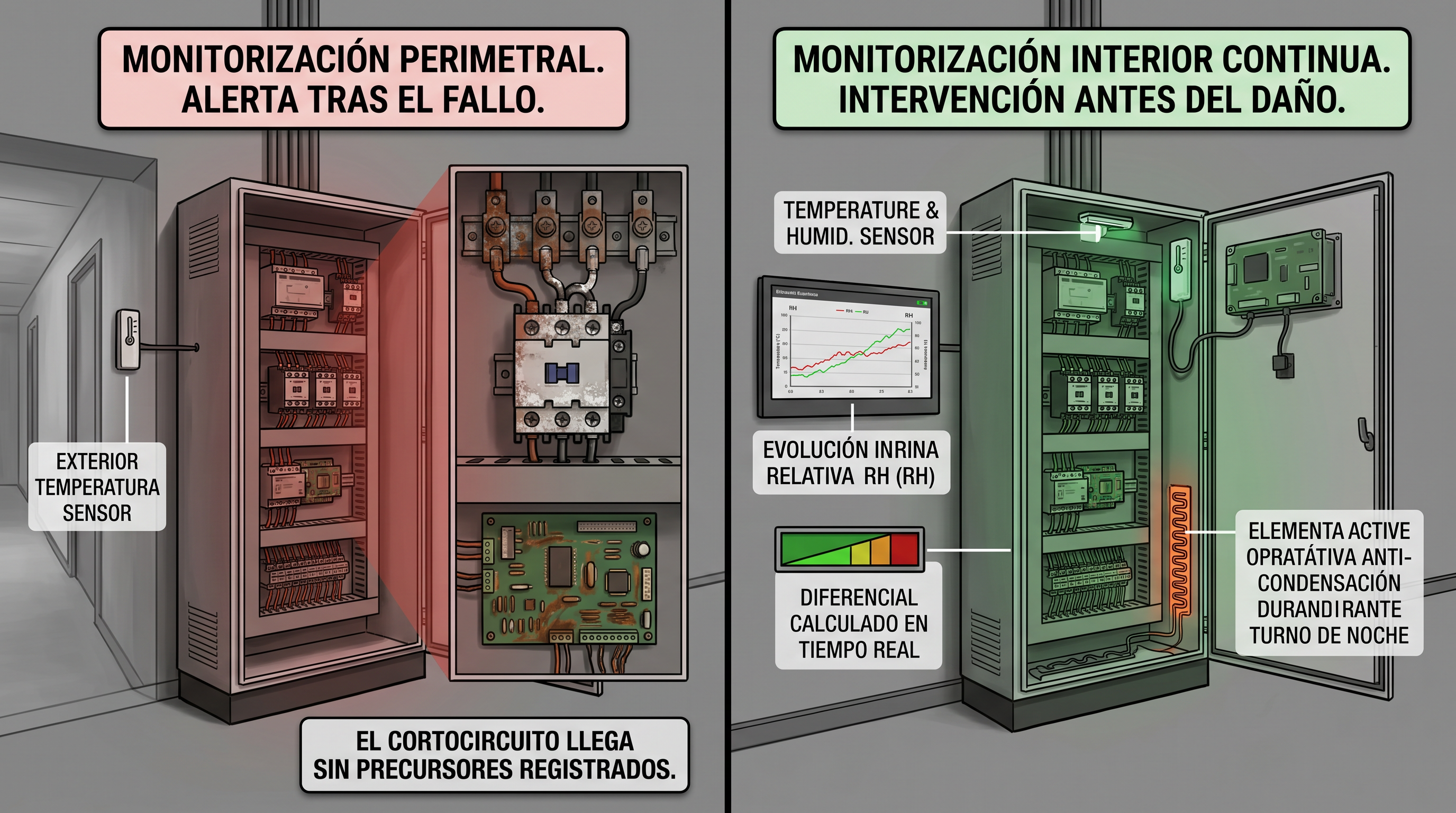

Por qué el sensor de temperatura perimetral no es suficiente para controlar este riesgo
Para responder a la incógnita hay que ir un paso más allá de la práctica habitual en instalaciones industriales. Es más que monitorizar la temperatura del local donde se ubican los cuadros eléctricos, o en instalar un único sensor en el interior del armario para detectar sobrecalentamientos. Esta arquitectura de medición está diseñada para un problema diferente: el calor generado por los propios componentes. No está diseñada para detectar la condensación, que requiere conocer simultáneamente la temperatura del componente más frío del armario y la humedad relativa del aire interior.
¿Qué significa lo anterior? Que no está mal lo tradicional, pero este se aleja del propósito en estos casos y que se necesita más para lo que se quiere. Por tanto; sin esos dos datos en tiempo real, no es posible calcular el punto de rocío en el punto de mayor riesgo, que no es el centro del armario ni la zona de mayor densidad de cableado, sino la superficie de los componentes que más masa térmica tienen y que, por consiguiente, se enfrían más lentamente cuando el armario lleva varias horas parado.
Un sensor de humedad relativa en el interior del cuadro eléctrico, combinado con la lectura de temperatura, permite calcular continuamente ese diferencial. Cuando el margen se reduce por debajo del umbral de seguridad (esos 3 °C que indica ASHRAE como referencia general), el sistema puede activar una alerta antes de que se produzca la deposición de agua.
No la del pasillo. No la del local técnico. La del interior del armario.
Qué factores industriales aceleran el riesgo en instalaciones españolas
La geografía y la tipología de proceso determinan el perfil de riesgo de forma significativa, y la variabilidad dentro del territorio español es relevante para cualquier técnico que dimensione una solución.
🌊 Geografía: zonas costeras
🌡️ Geografía: interior peninsular
💨 Vapor de proceso
🚪 Apertura periódica de armarios
Sensores de humedad en armarios eléctricos: dónde colocarlos y qué medir
La implementación de sensores de humedad en cuadros eléctricos no es equivalente a instalar un sensor en el pasillo y declarar el problema resuelto. La lógica de colocación determina la utilidad operativa del dato.
El punto de medición prioritario es el interior del armario, en la zona de menor masa térmica y mayor exposición al aire que entra por la ventilación natural o por las entradas de cable. En armarios de alta potencia con ventilación forzada, la zona de entrada de aire frío es el punto de mayor riesgo de condensación porque es donde el diferencial de temperatura entre el aire entrante y los componentes calientes crea las condiciones más favorables para la deposición.
En instalaciones con múltiples armarios o con cuadros de distribución geográficamente dispersos a lo largo de una línea de producción, el sistema de monitorización puede conectarse mediante protocolos estándar (Modbus, RS-485, o soluciones inalámbricas de corto alcance como Zigbee o LoRaWAN para entornos industriales) a una plataforma de supervisión centralizada que permita la gestión de alertas y el registro histórico de las condiciones ambientales de cada punto de medición.
El registro histórico tiene un valor operativo específico que va más allá de la alerta puntual: permite identificar los patrones temporales de riesgo (a qué hora del día, en qué épocas del año o bajo qué condiciones de proceso) y ajustar los protocolos de mantenimiento preventivo y los criterios de apertura de armarios en consecuencia.
La norma IEC 60529 (grados de protección IP) y la EN 61439 (conjuntos de aparamenta de baja tensión) no prescriben sistemas de monitorización continua de humedad como requisito explícito, pero establecen los requisitos de diseño de los envolventes y de los conjuntos de aparamenta que condicionan la susceptibilidad a la condensación. Un armario con grado IP54 bien sellado reduce la entrada de humedad exterior, pero no elimina la condensación interna si el aire interior tiene el punto de rocío suficientemente alto. El sensor mide lo que el diseño del armario no puede garantizar por sí solo.
Antes de colocar nada o tomar alguna decisión prematura, revisa estos 5 criterios
Consulta la guía técnica de selección y colocación de sensores de humedad en cuadros eléctricos industriales.
Ver los 5 criterios de especificaciónDe la alerta a la acción: qué protocolos operativos cambian con datos en tiempo real

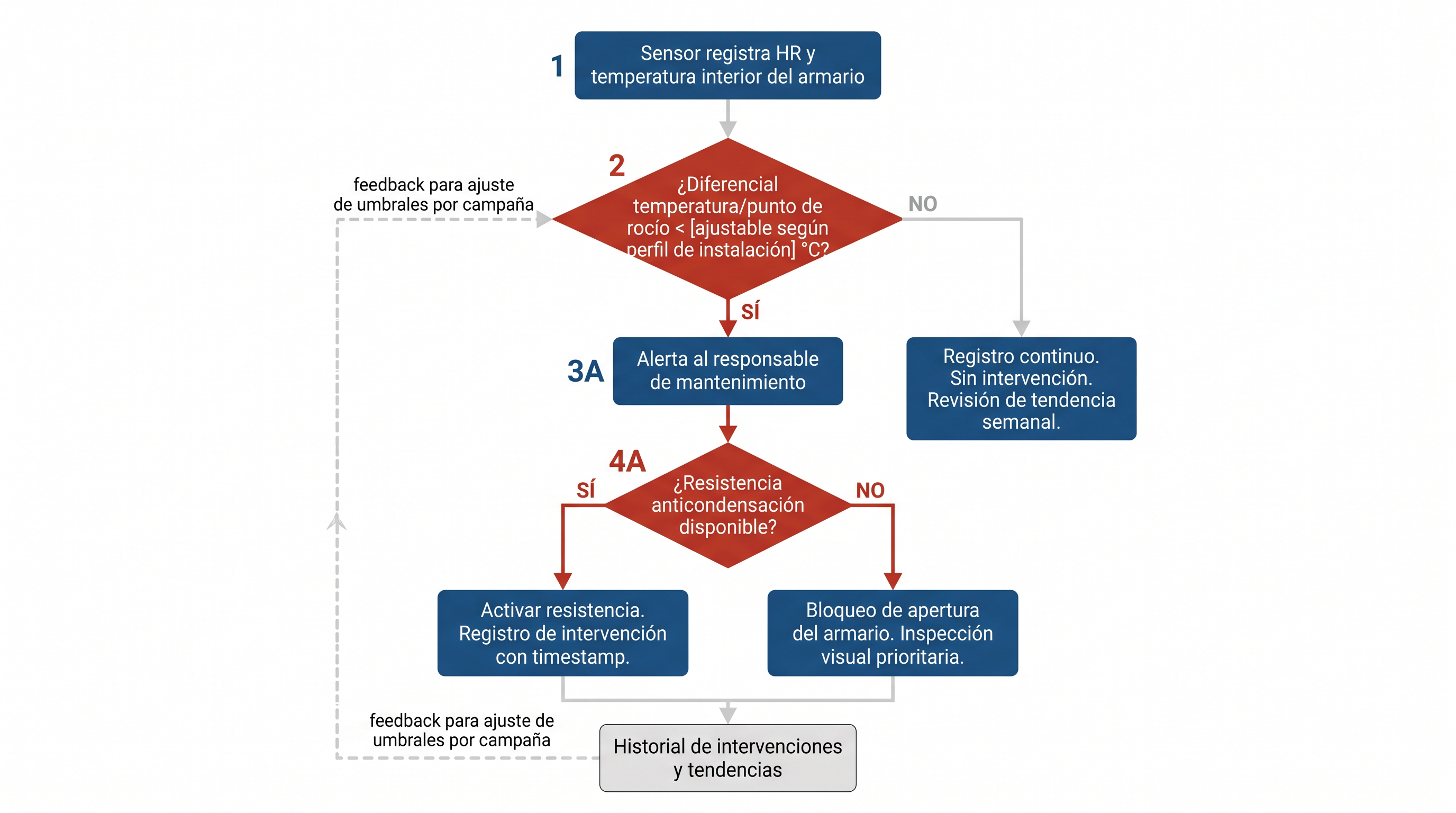

Un sistema de monitorización de humedad en cuadros eléctricos genera valor operativo real solo si los datos están conectados a protocolos de intervención definidos. Sin esa conexión, el sensor es un instrumento de diagnóstico tardío, no de prevención. Los protocolos más habituales que la monitorización continua permite activar son tres.
Resistencia anticondensación integrada en el armario
Un calefactor de baja potencia que mantiene la temperatura interior ligeramente por encima de la temperatura exterior, eliminando el diferencial que genera condensación. Su eficacia depende de estar activo en el momento preciso, y esa activación puede automatizarse directamente desde el dato del sensor cuando el diferencial de temperatura calculado se aproxima al umbral de riesgo.
Alerta de mantenimiento antes de la apertura del armario en condiciones de riesgo
Si el sistema detecta que la humedad relativa interior ha superado el 70% HR durante las horas anteriores, el protocolo puede exigir una inspección visual previa antes de cualquier intervención, reduciendo la probabilidad de daños en componentes sensibles durante la manipulación.
Correlación con el historial de incidencia
La integración de los datos de monitorización con el sistema SCADA o el GMAO permite construir una trazabilidad entre las condiciones ambientales y los fallos registrados, identificando qué armarios tienen mayor correlación entre episodios de humedad elevada y eventos de mantenimiento correctivo. Esa información convierte la gestión reactiva del mantenimiento eléctrico en una gestión con base en evidencia.
El argumento que los técnicos conocen y los sistemas de compra ignoran
En las decisiones de inversión en monitorización hay un dilema —y de los gordos—. ¿Por qué? Pues, tenemos al técnico de mantenimiento o al responsable de instrumentación que entiende el mecanismo de daño y puede identificar los armarios de mayor riesgo en su instalación. Y por el otro, el proceso de compra, donde se evalúa el coste del sensor —que es bajo— pero sin conectarlo al coste del fallo que previene. Por ahí pasan muchos problemas en las industrias actuales.
Ahora se los muestro con datos, usando variadores de frecuencia de media tensión en una línea de producción continua:
| Categoría | Operación sin Monitorización (Reactiva) | Operación con Monitorización (Predictiva) |
|---|---|---|
| Costo del Activo | $80,000 – $120,000 USD (Gasto total por reposición tras un cortocircuito). | Protección del activo. Se extiende la vida útil al evitar daños por condensación. |
| Impacto en Producción | Pérdida masiva. De $50,000 a $500,000 USD por hora de paro no planificado. | Continuidad operativa. Las alertas permiten actuar antes de que la línea se detenga. |
| Costo de Inversión | $0 inicial, pero con riesgo de deuda técnica y operativa infinita. | Variable. Desde centavos de dólar (nube) hasta $330,000 USD (sistemas integrales de planta). |
| Causa Raíz (Condensación) | Invisible. Solo se detecta cuando el equipo ya ha fallado catastróficamente. | Visibilidad total. Sensores detectan humedad y temperatura en tiempo real. |
| Mantenimiento | Correctivo. Reparaciones de emergencia bajo presión y con costos logísticos elevados. | Estratégico. Intervenciones programadas en momentos de baja demanda. |
| Retorno de Inversión (ROI) | Negativo. El primer fallo grave genera una pérdida que nunca se recupera. | Positivo desde el primer fallo evitado. El sistema suele pagarse solo en menos de un año. |
La potencia del motor y las funcionalidades avanzadas también influyen en el precio, pero ya eso es harina de otro costal.
La condensación en cuadros eléctricos no es un riesgo de baja probabilidad que puede aplazarse hasta la próxima revisión del plan de mantenimiento. Es un proceso físico determinista: si las condiciones de temperatura y humedad son las adecuadas, ocurre.
La pregunta operativa no es si tu instalación está expuesta. Es si tienes los datos para saberlo antes de que lo sepa el SAT.
