Un CPD de colocación en Valencia. 80 racks, refrigeración perimetral con 4 CRACs. El facility manager me lleva al pasillo central y señala los racks con orgullo: «Todos orientados igual, pasillo frío-pasillo caliente, como manda el manual.»
Le pido colocar un sensor temporal en la parte superior del rack 31, fila 3, pasillo caliente. Y otro en la parte inferior del rack 32, justo enfrente, pasillo frío.
Rack 32 (frío, abajo): 21°C. Rack 31 (caliente, arriba): 42°C. A menos de un metro de distancia, 21 grados de diferencia.
El problema: no había contención. El aire caliente del pasillo caliente subía libremente al techo, recirculaba por encima de los racks y se mezclaba con el aire frío del pasillo frío. Los racks altos de la fila 3 estaban aspirando su propio aire caliente de escape. La orientación era correcta. La separación, un espejismo.
Los servidores de la parte alta del rack 31 llevaban meses en throttling térmico permanente: reduciendo rendimiento un 15-20% para no sobrecalentarse. El cliente pagaba por capacidad que nunca recibía. Y nadie lo sabía porque el termómetro de la CRAC marcaba «22°C de retorno».
Pasillo frío/caliente bien orientado. Cero contención. 42°C en los racks altos.
Hot aisle / cold aisle: el concepto que todos conocen pero pocos implementan bien
El principio es sencillo: los servidores aspiran aire frío por el frente y expulsan aire caliente por la parte trasera. Si alternas las filas de racks para que los frentes se miren (pasillo frío) y las traseras se miren (pasillo caliente), separas los flujos de aire y evitas que se mezclen.
En teoría, perfecto. En la práctica, la mayoría de los CPDs que dicen tener hot aisle / cold aisle tienen solo la orientación de los racks correcta, pero no la contención, ni la gestión de flujo de aire, ni la monitorización que hace que el concepto funcione de verdad.
De los CPDs con disposición hot/cold aisle no tienen contención física (puertas, techos de pasillo o cortinas). Sin contención, el aire caliente recircula y el beneficio de la separación se pierde parcialmente. Es como tener un tabique sin techo: separa a nivel del suelo pero no arriba.
Sin contención vs con contención: la diferencia real
❌ Hot/cold aisle sin contención
Racks orientados correctamente, pero sin puertas ni techo en los pasillos.
El aire caliente sube al techo y recircula sobre los racks hacia el pasillo frío. Los racks altos aspiran una mezcla de aire frío (22°C) y aire caliente recirculado (35-40°C).
Resultado: Delta T de 15-20°C entre racks bajos y altos. Los servidores altos se sobrecargan. La CRAC compensa enfriando más — gastando más energía.
PUE típico: 1.6-2.0
✅ Hot/cold aisle con contención

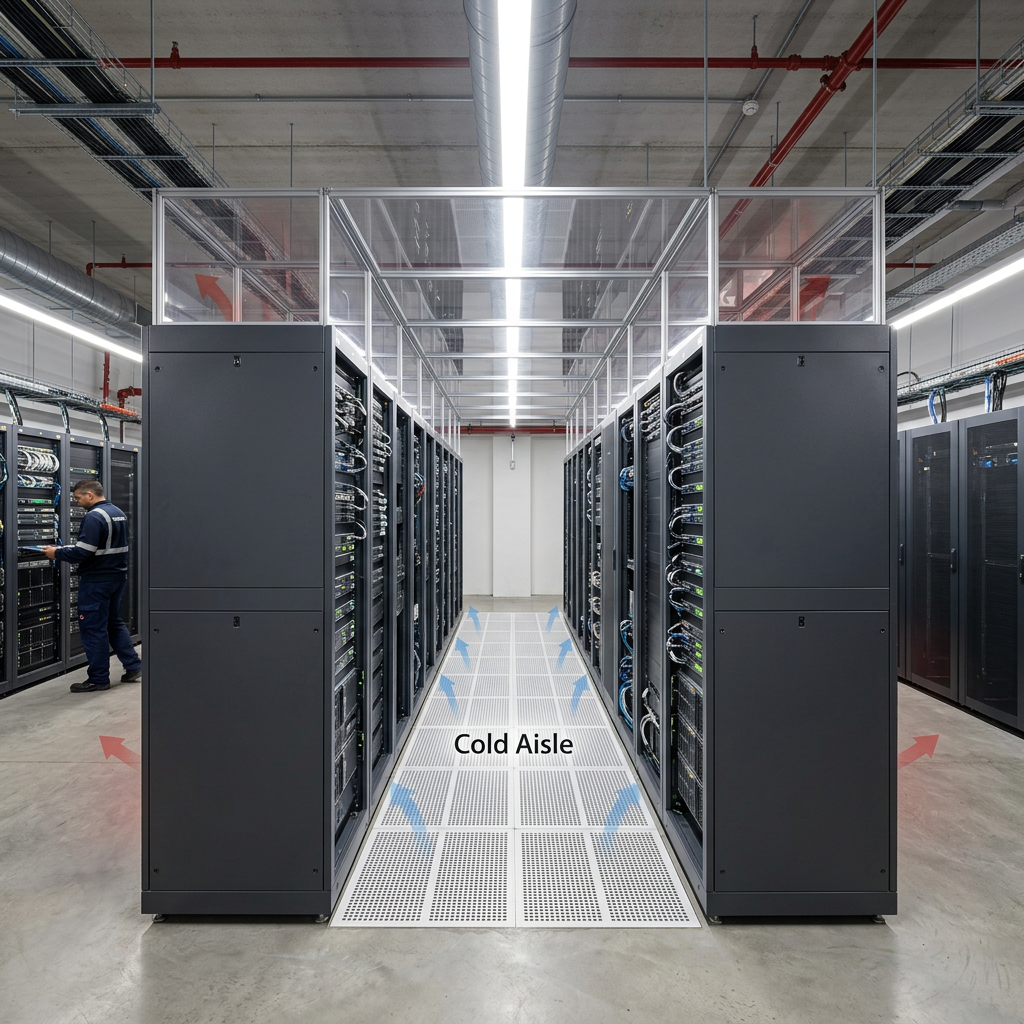

Puertas en los extremos del pasillo, techo o cortinas que sellan físicamente el pasillo frío (o el caliente).
El aire frío solo puede ir al frente de los racks. El aire caliente solo puede ir al retorno de la CRAC. No hay mezcla.
Resultado: Delta T uniforme de 8-12°C entre inlet y outlet de cada rack. Temperatura predecible. Se puede subir la temperatura de suministro con confianza.
PUE típico: 1.2-1.5
Comparativa de configuraciones: cuál elegir según tu CPD
| Configuración | Inversión | PUE típico | Delta T rack | Cuándo usarla |
|---|---|---|---|---|
| Sin separación (todo mezclado) | Ninguna | 2.0-2.5 | 20-30°C | Nunca. Solo legacy sin reformar. |
| Hot/cold sin contención | Baja (solo reorientar racks) | 1.6-2.0 | 15-20°C | Mínimo aceptable. Mejora parcial. |
| Cold aisle containment (CAC) | Media | 1.3-1.5 | 8-12°C | La más habitual. Sella el pasillo frío con puertas y techo. |
| Hot aisle containment (HAC) | Media-Alta | 1.2-1.4 | 8-12°C | Más eficiente. Sella el caliente y devuelve aire directo a la CRAC. |
| In-row cooling | Alta | 1.1-1.3 | 5-8°C | Alta densidad. Unidades de refrigeración entre racks. |
Cold aisle containment (CAC): Más fácil de implementar. El pasillo frío se sella y todo el resto de la sala es «pasillo caliente». La CRAC recoge aire caliente de toda la sala. Funciona bien para densidades bajas-medias.
Hot aisle containment (HAC): Más eficiente térmicamente. El aire caliente se canaliza directamente al retorno de la CRAC sin mezclarse con nada. La sala alrededor de los racks está fresca — más cómoda para los técnicos. Pero requiere una ejecución más cuidadosa: cualquier fuga en el pasillo caliente contamina el aire de retorno.
Regla general: Si puedes elegir, HAC es más eficiente. Si necesitas algo rápido y pragmático, CAC. En ambos casos, sin monitorización por rack la contención es ciega.
Los problemas que arruinan una buena contención
🪟 Huecos vacíos en los racks (blanking panels)
🔌 Cables que cruzan la contención
🌡️ Desbalanceo de presión
🏭 Racks de diferente densidad en la misma fila
Si no, la contención más cara del mundo no servirá de nada.
Contención sin monitorización es contención a ciegas
La contención separa los flujos. Pero solo la monitorización te dice si la separación funciona realmente:
Delta T por rack (inlet vs outlet): Si la contención funciona, el Delta T debe ser uniforme (8-12°C). Si un rack tiene Delta T de 20°C, hay una fuga o un problema de flujo en esa posición.
Temperatura de inlet por rack: El dato que ASHRAE exige. Si un rack tiene 5°C más de inlet que sus vecinos, hay recirculación local (panel ciego faltante, cables cruzando la contención).
Presión diferencial entre pasillos: Sensores de presión que verifican que el pasillo frío está ligeramente presurizado respecto al caliente. Si la presión se invierte, el aire caliente está entrando al frío.
Punto de rocío en el pasillo frío: Si el aire frío se suministra a baja temperatura (18-20°C), el riesgo de condensación en las superficies del pasillo aumenta. El punto de rocío del aire caliente que se mezcla puede superar la temperatura del aire frío = condensación.
Sensores LoRaWAN inalámbricos permiten añadir estos puntos de medición sin cablear nada, incluso sobre una contención ya instalada. 3-4 sensores por fila × coste marginal = visibilidad total del rendimiento de la contención.
¿Tu contención hot/cold aisle funciona o solo parece que funciona?
Sin datos por rack, la contención es un acto de fe. Con datos, es la palanca más potente de eficiencia energética.
Solicitar diagnóstico sin compromiso0.3-0.8
Puntos de PUE de mejora al implementar contención + monitorización. De 1.8-2.0 a 1.2-1.5 es realista y documentado.
20-40%
En refrigeración. La contención permite subir temperatura de suministro y reducir caudal de aire. Cada punto de PUE son miles de euros/año.
15-20%
Racks que operaban en throttling por recirculación recuperan su rendimiento completo tras implementar contención efectiva. Es como añadir capacidad sin comprar hardware.
Orientar racks no es contener. Contener sin medir no es optimizar.
La estrategia de hot aisle / cold aisle es el fundamento de la eficiencia térmica en cualquier data center. Pero implementarla de verdad significa tres cosas: separar los flujos (orientación), impedir que se mezclen (contención física) y verificar que la separación funciona (monitorización por rack).
Sin las tres, es una ilusión de eficiencia que se paga cada mes en la factura eléctrica y cada año en hardware que se quema antes de tiempo.
No fue un fallo de climatización. Fue un pasillo que parecía frío pero no lo era arriba. Y eso siempre acaba pasando factura.
